LABORATORI DE TREBALL
ADREÇAMENT UTILITZAT
Torre – 10.0.0.1/28
| Us | VLAN | Red | Mascara | Rang de IPs | Capacitat |
| Servidors | 10 | 10.0.10.0/27 | 255.255.255.224 | 10.0.10.1 – .30 | 30 IPs |
| Laboratori | 30 | 10.0.30.0/25 | 255.255.255.128 | 10.0.30.1 – .126 | 126 IPs |
| Clients | 20 | 10.0.20.0/24 | 255.255.255.0 | 10.0.20.1 – .254 | 254 IPs |
| Test | 40 | 10.0.40.0/24 | 255.255.255.0 | 10.0.40.1 – .254 | 254 IPs |
Planificació de Xarxa per VLANs
VLAN 10: Servidors
Xarxa: 10.0.10.0/27
Màscara: 255.255.255.224
Rang útil: 10.0.10.1 – 10.0.10.30
| Equip | Sistema Operatiu | Adreça IP |
| Servidor 1 | Debian | 10.0.10.1 |
| Servidor 2 | Debian | 10.0.10.2 |
| Servidor 3 | Windows Server | 10.0.10.3 |
| Servidor 4 | Rocky Linux | 10.0.10.4 |
VLAN 20: Clients
Xarxa: 10.0.20.0/24
Màscara: 255.255.255.0
Rang útil: 10.0.20.1 – 10.0.20.254
| Equip | Sistema Operatiu | Adreça IP |
| Client 1 | Ubuntu | 10.0.20.1 |
| Client 2 | Windows 10 | 10.0.20.2 |
| Client 3 | Debian | 10.0.20.3 |
VLAN 30: Laboratori
Xarxa: 10.0.30.0/25
Màscara: 255.255.255.128
Rang útil: 10.0.30.1 – 10.0.30.126
| Equip | Sistema Operatiu | Adreça IP |
| Lab 1 | Ubuntu | 10.0.30.1 |
| Lab 2 | Windows 10 | 10.0.30.2 |
| Lab 3 | Debian | 10.0.30.3 |
VLAN 40: Test
Xarxa: 10.0.40.0/24
Màscara: 255.255.255.0
Rang útil: 10.0.40.1 – 10.0.40.254
| Equip | Sistema Operatiu | Adreça IP |
| Test 1 | Ubuntu | 10.0.40.1 |
| Test 2 | Windows 10 | 10.0.40.2 |
| Test 3 | Debian | 10.0.40.3 |
MAPA DE XARXA
ASIGNACIÓ DE MV's A CADA INTEGRANT

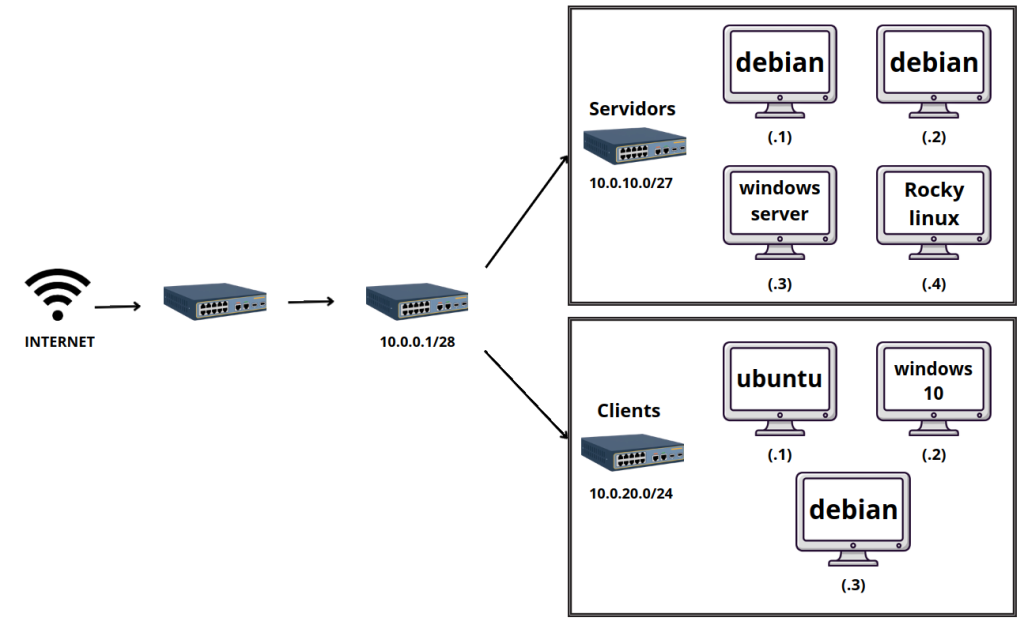

Com es veu a la imatge de dalt, dividirem les maquines virtuals entre 2 vlan, cada vlan anirà a un dispositiu amb un rang diferent de ips, el de servidors el tindré al meu ordinador, amb una mascara de /27 (30 ips) i la de clients la tindra l’Aidan al seu ordinador, amb mascara de /24 (254 ips).
VLAN SERVIDORS (10.0.10.0/27)
Aquesta vlan tindra 4 maquines virtuals:
2 debian
1 windows server
1 rocky linux
VLAN CLIENTS (10.0.20.0/24)
1 ubuntu
1 windows 10
1 debian
DESPLEGAMENT AMB VAGRANT
Primer de tot he fet el fitxer de Vagrant file per organitzar tal i com surt al mapa de xarxa i a la asignació de MVs per a que al fer el vagrant up cadascu encengui les maquines necessaries:
Vagrant.configure(“2”) do |config|
# ==========================================================
# MÁQUINAS HUGO (PC 1)
# ==========================================================
config.vm.define “debian1” do |debian1|
debian1.vm.box = “local_debian”
debian1.vm.box_url = “file://./boxes.vagrant/debian.box”
debian1.vm.network “private_network”, ip: “192.168.56.10”
end
config.vm.define “debian2” do |debian2|
debian2.vm.box = “local_debian”
debian2.vm.box_url = “file://./boxes.vagrant/debian.box”
debian2.vm.network “private_network”, ip: “192.168.56.11”
end
config.vm.define “rocky” do |rocky|
rocky.vm.box = “local_rocky”
rocky.vm.box_url = “file://./boxes.vagrant/rocky.box”
rocky.vm.network “private_network”, ip: “192.168.56.12”
rocky.vm.provider “virtualbox” do |vb|
vb.memory = “2048”
end
end
config.vm.define “w2k19” do |w2k19|
w2k19.vm.box = “local_w2k19”
w2k19.vm.box_url = “file://./boxes.vagrant/w2k19.box”
w2k19.vm.guest = :windows
w2k19.vm.communicator = “winrm”
w2k19.vm.provider “virtualbox” do |vb|
vb.memory = “4096”
vb.gui = true
end
end
# ==========================================================
# MÁQUINAS AIDAN (PC 2)
# ==========================================================
config.vm.define “ubuntu” do |ubuntu|
ubuntu.vm.box = “local_ubuntu”
ubuntu.vm.box_url = “file://./boxes.vagrant/ubuntu.box”
ubuntu.vm.network “private_network”, ip: “192.168.56.20”
end
config.vm.define “w10” do |w10|
w10.vm.box = “local_w10”
w10.vm.box_url = “file://./boxes.vagrant/w10.box”
w10.vm.guest = :windows
w10.vm.communicator = “winrm”
w10.vm.provider “virtualbox” do |vb|
vb.memory = “4096”
vb.gui = true
end
end
config.vm.define “debian_comp” do |debianc|
debianc.vm.box = “local_debian”
debianc.vm.box_url = “file://./boxes.vagrant/debian.box”
debianc.vm.network “private_network”, ip: “192.168.56.21”
end
end

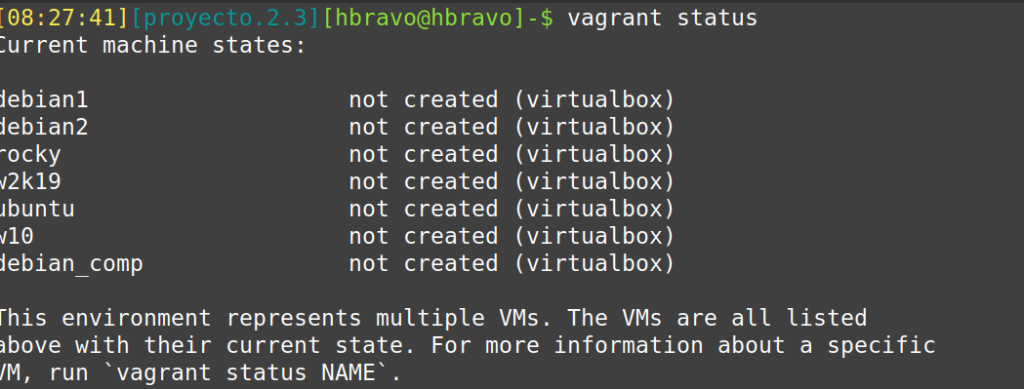

He fet vagrant status dins de la carpeta del proyecte per asegurarme que es detecten les boxes i que est’a tot perfecte.

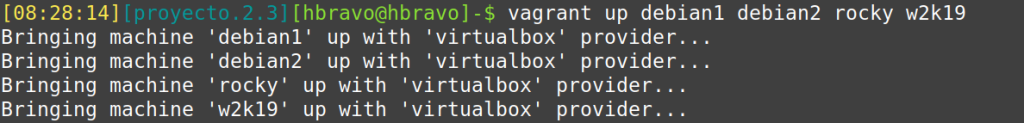

Una vegada comprovat he fet vagrant up a les maquines que havia de tenir jo actuant com a servidor.

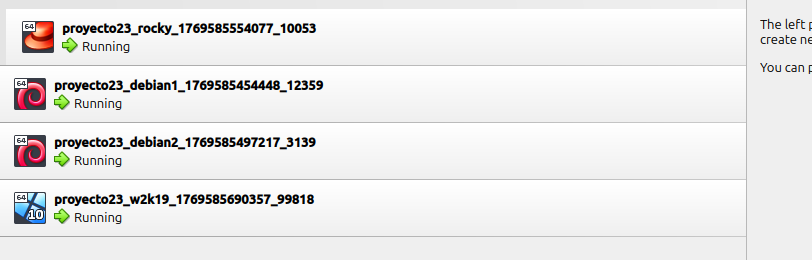

Aquesta es la prova de que el vagrantup a sortit perfecte i ja estan les MV’s llistes per utilitzar.
COMPARTICIÓ DE CLAUS SSH
Primer de tot hem de crear a el dos ordinadors la clau ssh, tal i com surt a sota, he afeguit una passphrase per donar mes seguretat.
Una vegada generades les keys hem de fer lo seguent per compartirles entre ordinadors:
