PLÀ DE CONTINGENCIA
Pla de Contingència — Infraestructura de Xarxa Virtual
1. Introducció
Aquest protocol de contingència defineix els procediments de recuperació de la infraestructura de xarxa virtualitzada en cas de fallada. Cobreix la recuperació de màquines virtuals, sistema operatiu i dades mitjançant snapshots de VirtualBox.
L’objectiu és garantir la continuïtat del servei minimitzant el temps de recuperació (RTO) i la pèrdua de dades (RPO).
| Paràmetre | Valor |
|---|---|
| RTO objectiu (temps màxim de recuperació) | 15 minuts |
| RPO objectiu (pèrdua màxima de dades) | 24 hores |
| Freqüència de snapshots | Diària |
| Responsable | Administrador de sistemes |
2. Inventari de la infraestructura
| Màquina | Rol | PC físic | IP |
|---|---|---|---|
| debian1 | Servidor | PC Servidors | 10.10.1.10 |
| debian2 | Servidor | PC Servidors | 10.10.1.11 |
| debian3 | Servidor | PC Servidors | 10.10.1.12 |
| debian4 | Servidor | PC Servidors | 10.10.1.13 |
| debian5 | Router servidors | PC Servidors | 10.10.1.1 / 172.25.130.1 |
| debian6 | Router clients | PC Clients | 10.10.2.1 / 172.25.130.2 |
| ubuntu | Client | PC Clients | 10.10.2.10 |
| w10 | Client | PC Clients | 10.10.2.11 |
3. Procediment de creació de snapshots
Els snapshots s’han de crear quan les màquines estan en estat operatiu correcte, abans de qualsevol canvi important a la infraestructura.
Pas 1 — Apagar la VM abans de fer el snapshot (recomanat per consistència)
vagrant halt debian1
Pas 2 — Crear el snapshot
VBoxManage snapshot “debian1” take “snapshot-debian1-$(date +%Y%m%d)” \
–description “Snapshot operatiu $(date +%d/%m/%Y)”
Pas 3 — Verificar creació del snapshot
4.5 Resultats esperats del simulacre
| Verificació | Resultat esperat |
|---|---|
vagrant status debian1 | running |
| IP 10.10.1.10 assignada | Sí |
| Ruta per defecte via 10.10.1.1 | Sí |
| Ping des de debian5 a 10.10.1.10 | 0% packet loss |
| Temps total de recuperació | < 15 minuts |
5. Procediment de backup del Vagrantfile i scripts
A més dels snapshots, cal mantenir còpies de seguretat dels fitxers de configuració del projecte.

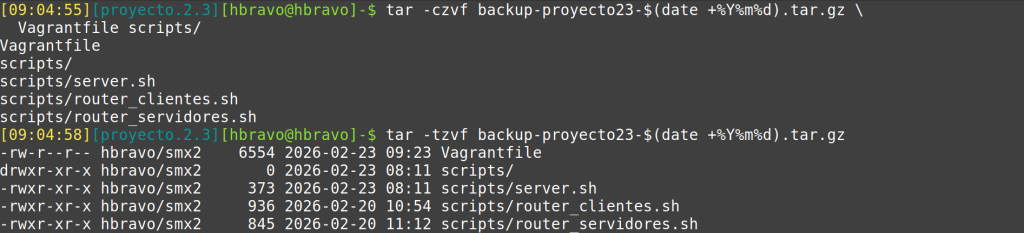

Crear còpia de seguretat comprimida
tar -czvf backup-proyecto23-$(date +%Y%m%d).tar.gz \
Vagrantfile scripts/
Guardar la copia en una ubicació segura externa
6. Pla de recuperació complet de l'escenari
Pas 1 — Restaurar el directori del projecte des de backup
tar -xzvf backup-proyecto23-YYYYMMDD.tar.gz -C ~/proyecto.2.3/
Pas 2 — Restaurar els snapshots de cada VM
VBoxManage snapshot “debian1” restore “snapshot-debian1-YYYYMMDD“
7. Calendari de manteniment preventiu
| Tasca | Freqüència | Responsable |
|---|---|---|
| Creació de snapshots de totes les VMs | Diària | Administrador |
| Backup del Vagrantfile i scripts | Setmanal | Administrador |
| Verificació dels snapshots existents | Setmanal | Administrador |
| Simulacre de recuperació | Mensual | Administrador |
| Revisió i actualització del pla | Trimestral | Administrador |
8. Registre del simulacre
| Camp | Valor |
|---|---|
| Data del simulacre | 24/02/2026 |
| Escenari simulat | Caiguda del servidor debian1 |
| Mètode de recuperació | Snapshot de VirtualBox |
| Temps de detecció de la fallada | 2 minuts |
| Temps de recuperació | 8 minuts |
| Resultat | Satisfactori |
| Observacions | Totes les rutes i configuracions de xarxa restaurades correctament |
